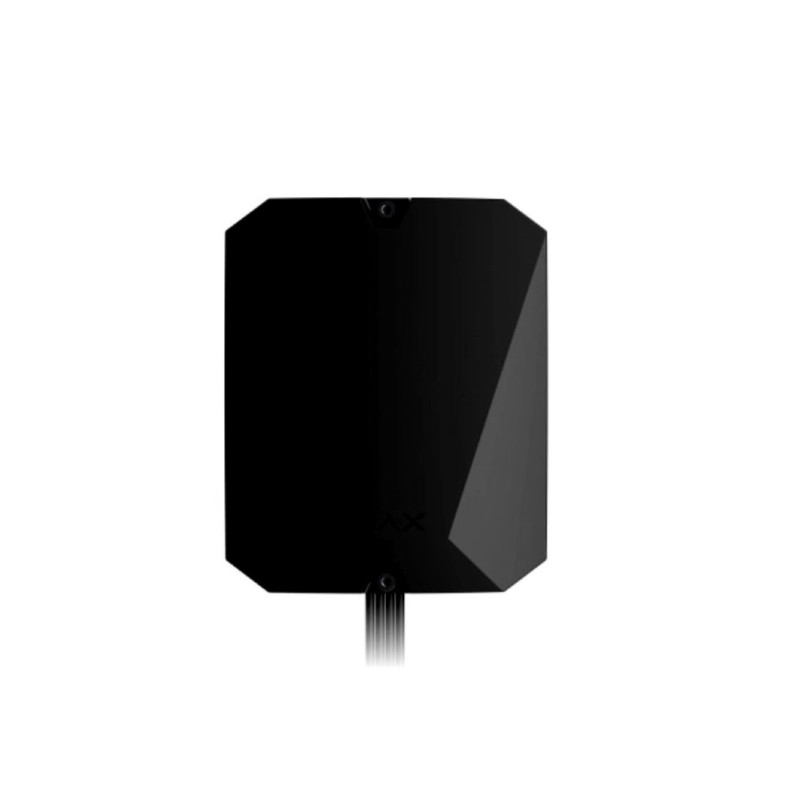

Модуль інтеграції Ajax MultiTransmitter Fibra black

MultiTransmitter Fibra - модуль інтеграції для підключення дротових пристроїв сторонніх виробників до системи безпеки Ajax. Має 18 зон для підключення NC, NO, EOL, 2EOL та 3EOL пристроїв. Інформацію про тривоги, несправності та події модуль інтеграції отримує від пристроїв через дротове підключення. Після цього він передає подію на Hub Hybrid за допомогою протоколу проводового зв'язку Fibra. Hub Hybrid своєю чергою надсилає повідомлення користувачам і на пульт централізованого спостереження охоронної компанії. MultiTransmitter Fibra відноситься до лінійки дротових пристроїв Fibra. Установкою, продажем та адмініструванням цих пристроїв займаються лише акредитовані партнери Ajax.

MultiTransmitter Fibra використовується для інтеграції тривожних кнопок та кнопок виклику невідкладної допомоги, датчиків руху, а також датчиків відкриття, вібрації, розбивання скла, газу, протікання, пожежних датчиків та інших. Тип пристрою вказується в налаштуваннях зони, до якої підключено дротовий датчик або пристрій. Від вибраного типу залежить текст повідомлень про тривоги та події підключеного пристрою, а також коди подій, що передаються на ПЦН.

Для захисту від демонтажу MultiTransmitter Fibra оснащений двома тамперами. Пристрій живиться від мережі 110-240 В, а також може працювати від резервного акумулятора 12 В⎓. Може забезпечувати живлення 12 В для під'єднаних пристроїв. MultiTransmitter Fibra працює у складі системи безпеки Ajax, обмінюючись даними з хабом через захищений протокол Fibra. Дальність проводового зв'язку - до 2000 метрів при підключенні кручений парою категорії U/UTP cat.5.

У програмі Ajax можна вибрати нормальний стан (нормально відкритий або нормально закритий) для кожної з пар клем: тривожних, тамперних та клем несправностей. Це дозволяє підключити до MultiTransmitter Fibra будь-який датчик із безпотенційними «сухими» контактами незалежно від його конфігурації. До Hub Hybrid можна підключити до 100 пристроїв за замовчуванням. Кожен підключений до MultiTransmitter Fibra пристрій також займає один слот у межах ліміту хаба. Модуль інтеграції має чотири лінії живлення 10,5–15 В: одну для пожежних датчиків і три — для інших пристроїв.

Вибираючи місце встановлення MultiTransmitter Fibra, враховуйте параметри, що впливають на роботу модуля пристрою:

• Рівень сигналу Fibra.
• Довжина кабелю для підключення MultiTransmitter Fibra.
• Довжина кабелю для підключення дротових пристроїв до MultiTransmitter Fibra.

Де не можна встановлювати MultiTransmitter Fibra:

• На вулиці. Це може призвести до виходу модуля інтеграції.
• У приміщеннях з показниками температури та вологості, які не відповідають робочим параметрам. Це може призвести до виходу модуля інтеграції.
• У місцях де модуль інтеграції має нестабільний або низький рівень сигналу. Це може призвести до втрати зв'язку між хабом та модулем інтеграції.

Після тривоги пожежним датчикам потрібно скидання живлення, щоб відновити нормальний режим роботи. Тому живлення пожежних датчиків слід підключати лише до виділеної лінії. Не підключайте інші датчики та пристрої до клем живлення пожежних датчиків – це може призвести до помилкових тривог або некоректної роботи пристроїв.

Характеристики:

• Сумісні моделі хабів: Hub Hybrid (2G), Hub Hybrid (4G)
• Технологія зв'язку Fibra: Двосторонній зв'язок. Просунутий захист від саботажу. Миттєві повідомлення. Віддалене налаштування через програму.
• Шинне з'єднання: 4-жильний кабель
• Довжина лінії шини: до 2000 метрів (при використанні крученої пари U/UTP cat.5)
• Кількість зон: 18 провідних зон (до однієї зони можна підключити кілька пристроїв, кількість пристроїв залежить від їхнього енергоспоживання)
• Тип з'єднання: NC, NO, EOL, 2EOL, 3EOL З опором EOL резистора від 1 kΩ до 30 kΩ з кроком 100 Ω
• Довжина кабелю: до 400 м (при використанні мідного сигнального кабелю з площею поперечного перерізу жили 0,22 мм?)
• Опір EOL резисторів: від 1 до 15 ком, сумарний опір всіх резисторів до 30 ком
• Режим роботи: імпульсний, бістабільний
• Типи подій для кожної провідної зони: вторгнення, пожежа, медична допомога, кнопка тривоги, підвищення концентрації газу, тривога корпусу, несправність, затоплення, інформаційний
• Захист від саботажу: Тампер проти розтину. Захист від підлоги. Виявлення втрати зв'язку протягом 3 секунд. Миттєве виявлення втрати провідного з'єднання, короткого замикання та несправностей при використанні 2EOL/3EOL з'єднань.
• Основне харчування: 100-240 В ~, 50/60 Гц
• Резервне живлення: свинцево-кислотний акумулятор 12 В?ємністю до 7 A?ч з циклом повної зарядки до 30 годин (резервний акумулятор не входить в комплект)
• Живлення підключених провідних пристроїв 10,5–15 В⎓, до 1 А (загальний максимальний споживаний струм), (дві лінії живлення від MultiTransmitter Fibra)
• Живлення підключених пожежних датчиків 10,5–15 В, до 0,4 А (одна лінія живлення від MultiTransmitter Fibra)
• Призначений для використання лише усередині приміщення
• Діапазон робочих температур: -10 ° C ~ +40 ° C
• Допустима вологість: до 75%
• Клас захисту: IP40
• Розміри: 192 x 238 x 100 мм
• Вага: 805 г

Комплектація:

• MultiTransmitter Fibra
• Кабель живлення 230 В~
• Кабель для підключення акумулятора 12 В
• Корпус
• монтажний комплект
• Коротка інструкція
