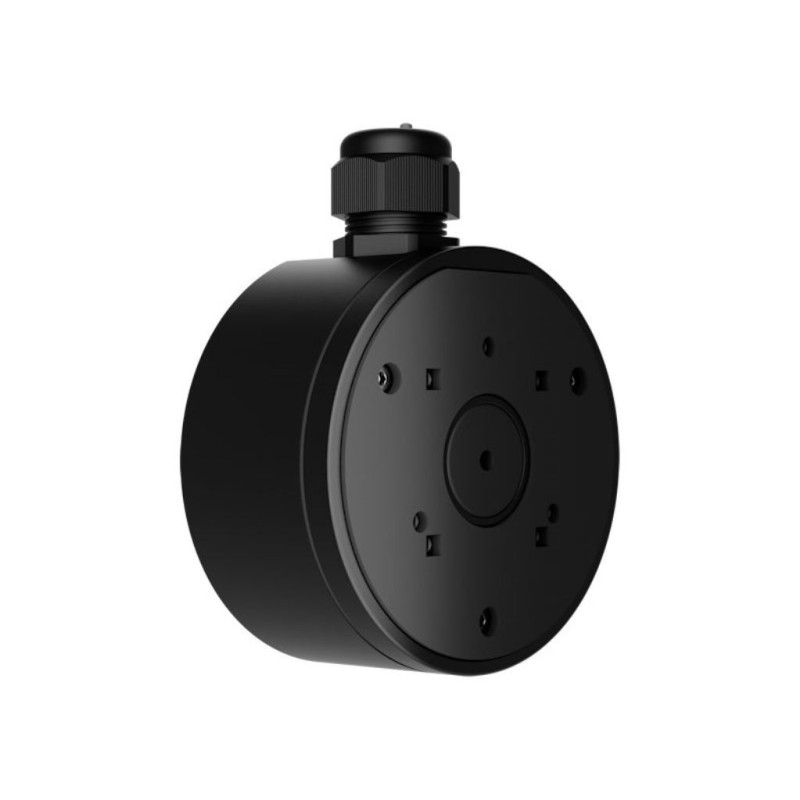

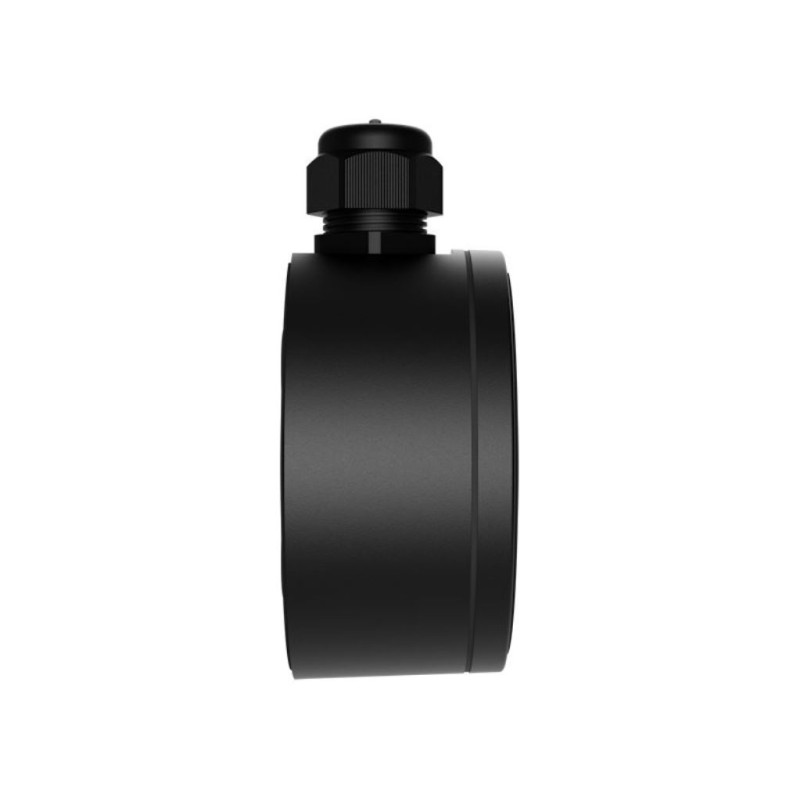

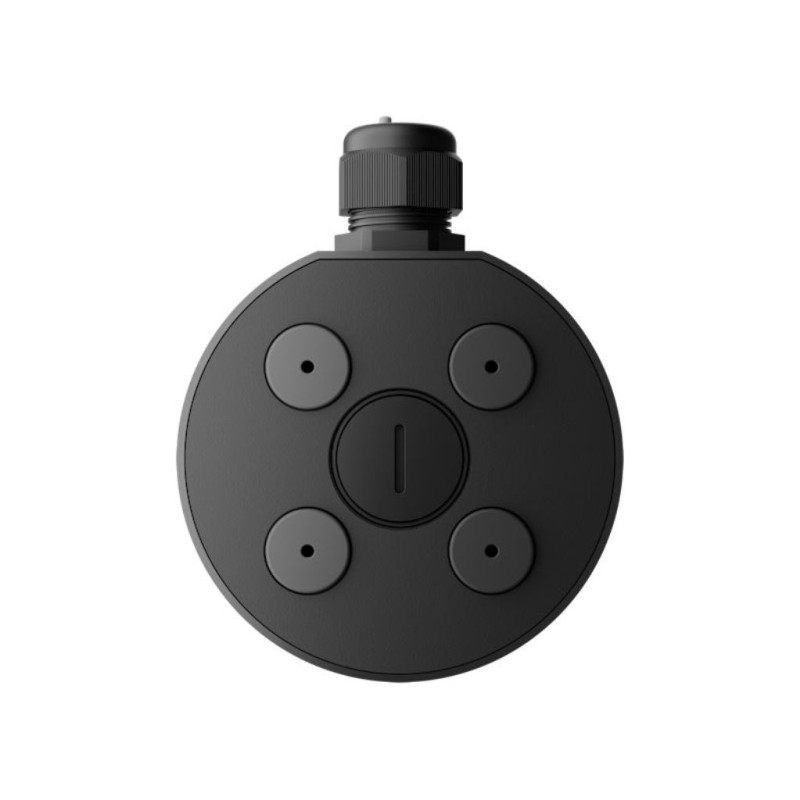

Монтажна коробка Ajax JunctionBox (118×59) чорна

JunctionBox (118×59) - монтажна коробка для встановлення камер Ajax.

У комплект входять усі кріплення для встановлення. Монтажна коробка є водонепроникною і має кабельний введення, що дозволяє встановлювати її як всередині, так і зовні приміщення.

Функціональні елементи:

• Кабельне введення PG21.
• Отвори для кріплення кришки монтажної коробки до корпусу.
• Заглушка кабельного введення. Витягніть її, щоб вивести дроти.
• Отвори для кріплення камери до кришки монтажної коробки.
• Заземлюючий контакт.
• Отвори для кріплення JunctionBox до поверхні.
• Отвір для виведення дротів. Закрийте його заглушкою, якщо прокладаєте дроти через інший отвір.
• Заглушка кабельного введення. Витягніть її, щоб вивести дроти.
• Отвори для кріплення камери (DomeCam Mini) до корпусу монтажної коробки.
• Кришка JunctionBox.

Сумісні пристрої
У JunctionBox (118×59) ви можете встановити одну з камер:

• BulletCam;
• DomeCam Mini;
• TurretCam.

Ключові можливості
JunctionBox (118x59) - водонепроникна алюмінієва монтажна коробка для організації кабелів IP-камер Ajax. Вона дозволяє легко встановлювати пристрої на бетонні стіни, стелі чи колони як на вулиці, так і в приміщенні.

Монтажна коробка має кабельне введення PG21 для захисту кабелю від пошкоджень, втрати ізоляції та надмірного згинання під час монтажу та експлуатації. Кільце ущільнювача для одного або двох кабелів у кабельному вводі запобігає попаданню води, пилу та інших забруднень в монтажну коробку для камери.

JunctionBox має монтажний трос для кріплення кришки під час встановлення. Завдяки йому кришка не падає з монтажної коробки до кріплення гвинтами. Монтажний трос приєднується до контакту, що заземлює.

Вибір місця встановлення
Місце встановлення JunctionBox має відповідати рекомендаціям щодо монтажу пристроїв, які встановлюються за допомогою коробки.

Виконуйте рекомендації щодо розміщення пристрою на етапі проектування системи Ajax для об'єкта.

Де не можна встановлювати JunctionBox

1. У приміщеннях або на вулиці, якщо показники температури та вологості не відповідають робочим параметрам. Це може пошкодити монтажну коробку.
2. У місцях, де умови не відповідають вимогам пристрою, встановленому за допомогою монтажної коробки.

Підготовка до встановлення

Організація кабелів
Перш ніж прокладати кабелі, ознайомтеся з правилами електричної та пожежної безпеки у вашому регіоні. Обов'язково дотримуйтесь цих стандартів та нормативів. Поради щодо організації кабелів доступні у статті.

Прокладання кабелю
Рекомендуємо перед монтажем вивчити розділ Вибір місця встановлення цього посібника. Чітко дотримуйтесь проекту системи. Порушення основних правил встановлення та рекомендацій цього посібника може призвести до некоректної роботи, а також втрати зв'язку зі встановленими за допомогою JunctionBox пристроями.

Підготовка кабелів до підключення
Якщо вам потрібно прокласти кабелі через кабельне введення, вкрутіть його в потрібний отвір. Закрийте інший отвір заглушкою кабельного введення.

Щоб протягнути кабелі через кабельне введення:

Розберіть кабельне введення.

• Розріжте сіре гумове кільце ущільнювача по лініях розрізу відповідно до кількості кабелів. Чорне гумове кільце має залишитися цілим.
• Протягніть один або два кабелі через сіре гумове кільце ущільнювача. Надягніть чорне гумове кільце.
• Зберіть кабель і вкрутіть його в потрібний отвір.

Монтаж

• Перед початком монтажу переконайтеся, що вибрано оптимальне місце для розміщення монтажної коробки. Воно має відповідати вимогам цього посібника.

Як встановити JunctionBox

• Заздалегідь підготуйте отвір в основі або на бічній поверхні монтажної коробки: вийміть заглушку кабельного введення та закрийте інший отвір.
• Визначте розташування отворів на поверхні, на якій плануєте встановити JunctionBox, за допомогою монтажного шаблону. При необхідності поєднайте шаблон із точкою входу кабелю. Приклейте шаблон до вибраного місця установки і відповідно до нього просвердліть чотири отвори для шурупів.
• За необхідності вставте трубу або гофротрубу (до Ø 16 мм) в отвір монтажної коробки.
• За необхідності протягніть один або два кабелі в корпус монтажної коробки через отвір в основі.
• Закріпіть JunctionBox на вертикальній або горизонтальній поверхні у вибраному місці встановлення за допомогою комплектних гвинтів, використовуючи всі точки фіксації.
• За необхідності вкрутіть кабельне введення у відповідний отвір на бічній поверхні монтажної коробки.
• Протягніть кабелі камери через заглушку кабельного введення на кришці JunctionBox.
• Підключіть кабель Ethernet до камери, якщо вона живиться через PoE. В іншому випадку необхідно підключити і зовнішнє джерело живлення, і кабель Ethernet.
• Протягніть кабелі всередині монтажної коробки камери.
• Встановіть кришку на корпус і закріпіть комплектними гвинтами за допомогою комплектного шестигранного ключа (Ø 3 мм). Спосіб встановлення залежить від моделі камери.
• Встановіть камеру на кришку JunctionBox.
• Перевірте щільність прилягання JunctionBox.
