Чохол Atcom 8P8C RJ45 чорний

Name: Чохол Atcom 8P8C RJ45 чорний
Brand: noname
SKU: 27697
Price: 3 UAH
Availability: InStock

Виробник: noname Код товару: 27697

Все про товар

Опис

Відгуки 0

Питання0

В наявності

3.00 ₴

Знайшли дешевше?

Купити цей товар в 1 клік:

Доставка

Кур'єром по місту

ROZETKA Delivery

от 100 ₴

Новою поштою у відділення та поштомати

от 75 ₴

Укрпоштою у відділення по Україні

от 55 ₴

Оплата

ApplePay

Оплата за рахунком

Готівкою

Питання та відповіді

Чохол Atcom 8P8C RJ45 чорний

3.00 ₴

Опис

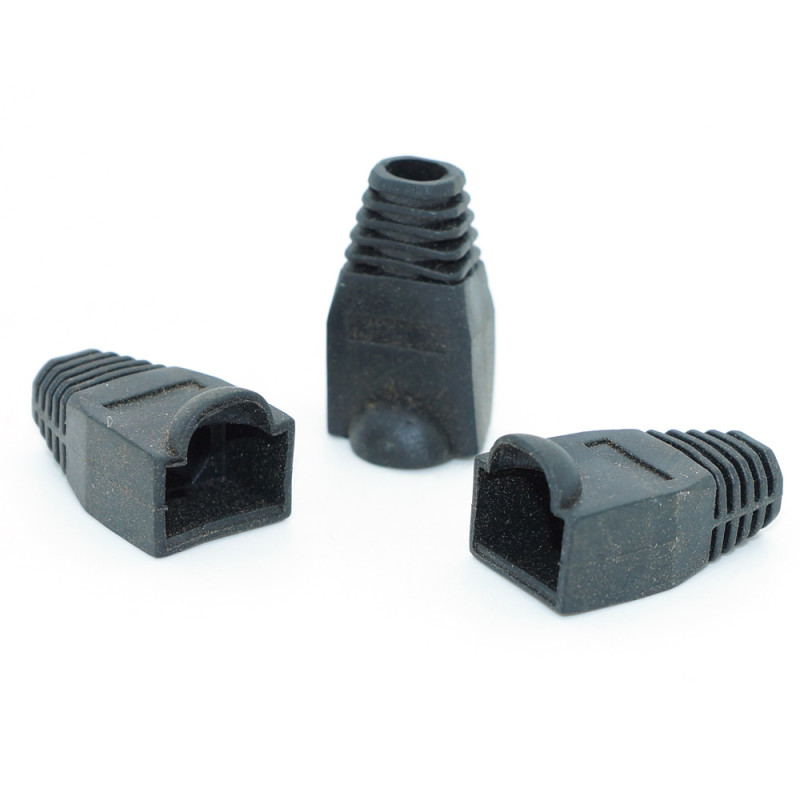

Чохол для конектора 8P8C чорного кольору.

При організації мережі Ethernet використовують роз'єми 8P8C (часто помилково званими RJ-45).

Прямий кабель:

При підключенні кінцевого обладнання Ethernet (такого як комп'ютер, мережевий принтер) з комутаційним обладнанням (хаб/комутатор/маршрутизатор) обидва кінці кабелю стискаються однаково (т.зв. прямий кабель).

Варіант за стандартом EIA/TIA-568A:

№ контакту – колір жили – № контакту на іншому кінці кабелю
1	====	====	1 зелено-білий
2	====	====	2 зелений
3	====	====	3 оранжево-білий
4	====	====	4 синій
5	====	====	5 синьо-білий
6	====	====	6 помаранчевий
7	====	====	7 коричнево-білий
8	====	====	8 коричневий

та за стандартом EIA/TIA-568B:

№ контакту – колір жили – № контакту на іншому кінці кабелю
1	====	====	1 оранжево-білий
2	====	====	2 помаранчевий
3	====	====	3 зелено-білий
4	====	====	4 синій
5	====	====	5 синьо-білий
6	====	====	6 зелений
7	====	====	7 коричнево-білий
8	====	====	8 коричневий

На практиці, при будівництві СКС та виробництві патч-кордів, частіше використовується таблиця T568B (у тому числі у деяких американських виробників, зокрема, у AMP).

Перехресний кабель:

Використання прямого кабелю розраховане на те, що один (і тільки один) з кінців кабелю приєднаний до порту комутатора, і перехрещення сигнальних ліній Rx (прийом) та Tx (передача ) виконано всередині порту. При безпосередньому з'єднанні між собою двох екземплярів мережного обладнання (наприклад, двох комп'ютерів або двох хабів) необхідно використовувати спеціальний, т.з. перехресний кабель. У такого кабелю перехрещення ліній Rx і Tx виконується при обтиску одного з кінців кабелю.

Так як таблиці T568A і T568B відрізняються один від одного саме тим, що в них переставлені місцями пари 1-2 і 3-6, для виготовлення перехресного кабелю для мережі 10BASE-T і 100BASE-T достатньо обтиснути один кінець кабелю по одній таблиці, а інший кінець - по інший.

Слід пам'ятати, що пристрої, що підтримують стандарт 1000BASE-T, передають дані по всіх чотирьох парах кабелю, причому по кожній парі сигнал передається відразу в обох напрямках, і кадри промарковані особливим чином, що виключає їх неправильне складання приймаючим пристроєм. Тому будь-який кінець кабелю, призначеного для роботи з будь-якими пристроями 1000BASE-T, будь то комутатори або вузли, може бути обтиснутий за будь-якою наведеною схемою.

Для швидкості 100 мегабіт/с

*10base-T/100base-TX crossover (T568B)*
№ контакту – колір жили – № контакту на іншому кінці кабелю
1	====	====	1
2	====	====	2
3	====	====	3
4	====	====	4
5	====	====	5
6	====	====	6
7	====	====	7
8	====	====	8

Для швидкості 1 гігабіт/с

*10base-T/100base-TX/1000base-T/T4 crossover (T568B)*
№ контакту – колір жили – № контакту на іншому кінці кабелю
1	====	====	1
2	====	====	2
3	====	====	3
4	====	====	4
5	====	====	5
6	====	====	6
7	====	====	7
8	====	====	8

Майже всі сучасні пристрої Ethernet здатні автоматично визначати тип (прямий або перехресний) підключеного кабелю (або, що те саме, тип порту) і підлаштовуватися під нього. Ця функція має позначення Auto-MDIX.

Обтискний інструмент Клімпер:
